Особенности анкерных соединений с закладными деталями
Закладные детали: что это и зачем они нужны
Закладные детали играют ключевую роль в соединении железобетонных изделий, поскольку бетон сам по себе не может быть приварен. Для обеспечения надежного монтажа и соединения двух элементов используют специальные закладные детали. В этой статье мы рассмотрим, что такое закладная деталь, какие виды существуют, и как правильно выполнять монтаж в различных ситуациях. Также обсудим, когда лучше обратиться в специализированную компанию для изготовления закладных деталей на заказ, а когда можно сделать их самостоятельно.
Что такое закладная деталь
Закладная деталь — это элемент крепежа, который обеспечивает связь между компонентами, которые невозможно соединить напрямую. Ярким примером служат две бетонные плиты ФСК. Они изготавливаются из бетона, и для их соединения внутрь вставляются металлические пластины со штырями, которые выступают над поверхностью. Закладные детали позволяют приварить к плите любые металлические элементы.
Закладные детали также используются для подъема конструкций и называются рымами. В этом случае конструкция аналогична обычным закладным, но вместо пластины используется крюк или проушина для захвата стропы.
По сути, закладная деталь — это любой элемент, размещенный внутри изделия, которое не может быть соединено без нее. Например, трубные опорные закладные устанавливаются в землю, а на их верхней части размещена муфта с отверстиями, подобная той, что используется для закрепления фонарных столбов. Столб фиксируется к закладной с помощью болтов, что упрощает его демонтаж и повторную установку.
Типы закладных деталей и особенности монтажа
Закладные детали не имеют единой формы и конфигурации. Их внешний вид и форма зависят от типа соединяемых изделий и нагрузки. Также закладные применяются при заливке фундамента.
Типы монтажа закладных деталей:
- До заливки бетона: Закладные детали могут быть приварены к каркасу монолитного изделия до заливки бетона. Это делает конструкцию более прочной.
- После заливки бетона: В этом случае закладные вставляют в бетонную смесь до ее застывания. Если соединять два монолитных блока, где закладные не были предусмотрены на этапе производства, можно использовать два метода крепежа:
- Поверхностный монтаж: Метиз погружается в просверленное отверстие.

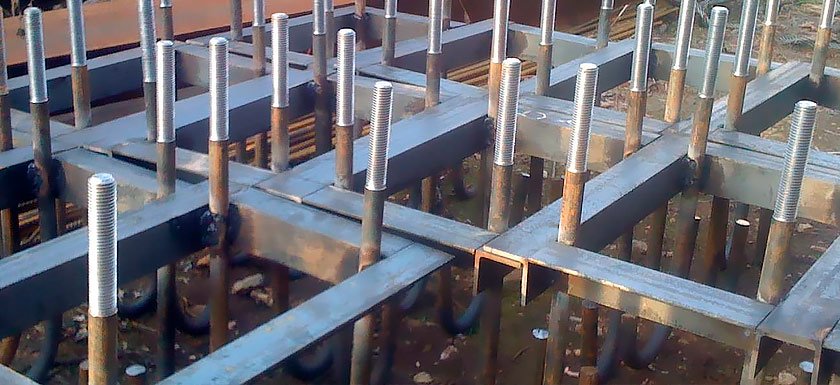

- Сквозной монтаж: Более прочный метод, при котором используются резьбовые анкеры с плашкой и резьбой. Анкер вставляется в отверстие так, чтобы его второй конец проходил насквозь, после чего на другой стороне закрепляется гайкой.

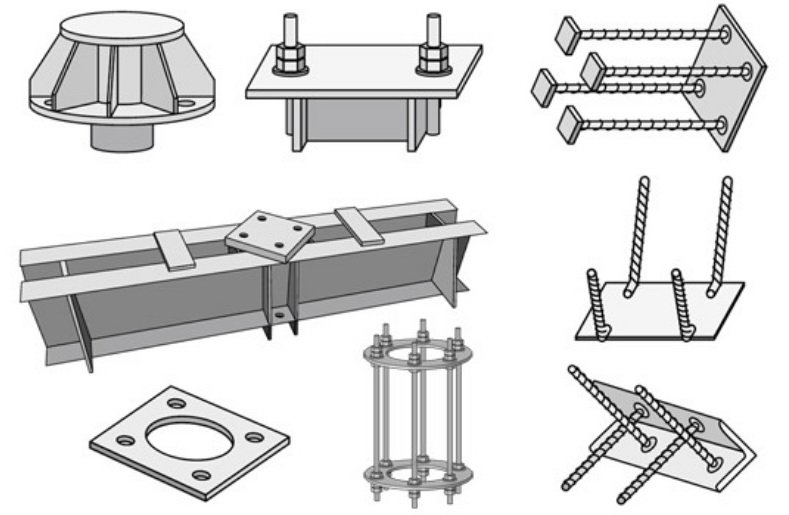

Конструкция закладной детали
Конструкция закладной детали может варьироваться в зависимости от назначения и других факторов. Элементы конструкции могут быть:
- Перпендикулярными;
- Наклонными;
- Параллельными;
- Смешанными.
Материалы изготовления закладных
Закладные детали изготавливаются из стали различных марок, что зависит от условий эксплуатации и нагрузок. В частном строительстве требования к стали менее строгие, чем в крупных объектах. Основные требования предъявляются к стали анкерных элементов. Например, при температуре ниже -30 градусов не рекомендуется использовать гладкую горячекатаную арматуру, предпочтительнее использовать арматуру с периодическим профилем.
Размеры
Размер и форма закладных деталей зависят от:
- Напрягаемости или ненапрягаемости используемой арматуры;
- Габаритных размеров монолитного изделия.
Требования к закладным деталям регламентированы в ГОСТ 10922-90. Обычно используется арматура диаметром от 8 до 22 мм, а форма и марка стали подбираются в зависимости от температурных условий.
Особенности анкерных соединений
Закладные детали состоят из плашки и анкеров, хотя чаще всего видим только плашку. Методы крепления зависят от:
- Нагрузки на излом;
- Парусности конструкции;
- Давления на деталь.
Сварочное крепление к каркасу до заливки бетона является наиболее прочным, но не всегда возможно. Если требуется соединить плашку с готовым бетоном, учитываются все виды нагрузки.
Нюансы установки закладных деталей
При установке закладных деталей необходимо учитывать факторы, такие как нагрузка на изделие, расположение закладной относительно края и возможность растрескивания бетона. Например, для навесов и конструкций с высокой парусностью используют наклонное крепление анкеров, что обеспечивает лучшую прочность.
Опорные закладные детали
Опорные закладные детали применяются для установки столбов и других опор. Они могут иметь фланцевые конструкции для удобства демонтажа и замены. Для опор, которые не подлежат удалению, например, навесы, следует учитывать давление на закладную и парусность конструкции.
Заключение
Закладные детали являются важным элементом любой строительной конструкции. Их тип, форма и конструкция строго регламентированы для крупных объектов, но в частном строительстве важно учесть все нюансы и обеспечить надежное крепление. Лучше сделать более прочное крепление, чем потом переделывать конструкцию. Производство изделий и конструкций из металла
