Заставні деталі: що це і навіщо вони потрібні
Заставні деталі відіграють ключову роль у поєднанні залізобетонних виробів, оскільки бетон сам по собі не може бути приварений. Для забезпечення надійного монтажу та з'єднання двох елементів використовують спеціальні заставні деталі. У цій статті ми розглянемо, що таке закладна деталь, які види існують і як правильно виконувати монтаж у різних ситуаціях. Також обговоримо, коли краще звернутися до спеціалізованої компанії для виготовлення заставних деталей на замовлення, а коли можна зробити їх самостійно.
Що таке заставна деталь

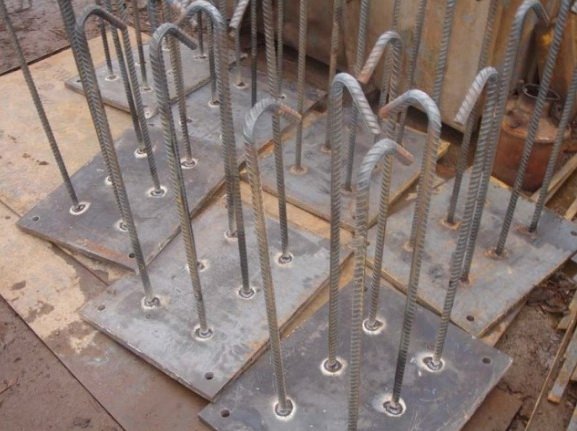

Закладна деталь – це елемент кріплення, який забезпечує зв'язок між компонентами, які неможливо з'єднати безпосередньо. Яскравим прикладом є дві бетонні плити ФСК. Вони виготовляються з бетону, і для їхнього з'єднання всередину вставляються металеві пластини зі штирями, які виступають над поверхнею. Закладні деталі дозволяють приварити до плити будь-які металеві елементи.
Заставні деталі також використовуються для підйому конструкцій і називаються римами. У цьому випадку конструкція аналогічна звичайним закладним, але замість пластини використовується гак або вушок для захоплення стропи.
По суті, закладна деталь — це будь-який елемент, розміщений усередині виробу, який не може бути з'єднаний без неї. Наприклад, трубні опорні заставні встановлюються в землю, а на їх верхній частині розміщена муфта з отворами, подібна до тієї, що використовується для закріплення ліхтарних стовпів. Стовп фіксується до заставної за допомогою болтів, що спрощує його демонтаж та повторне встановлення.
Типи закладних деталей та особливості монтажу
Заставні деталі не мають єдиної форми та конфігурації. Їх зовнішній вигляд і форма залежать від типу виробів, що з'єднуються, і навантаження. Також закладні застосовуються при заливанні фундаменту.
Типи монтажу закладних деталей:
- До заливки бетону: Закладні деталі можуть бути приварені до каркасу монолітного виробу до заливання бетону. Це робить конструкцію міцнішою.
- Після заливки бетону: У цьому випадку закладні вставляють у бетонну суміш до її застигання. Якщо з'єднувати два монолітні блоки, де закладні не були передбачені на етапі виробництва, можна використовувати два методи кріплення:
- Поверхневий монтаж: Метиз занурюється в просвердлений отвір.

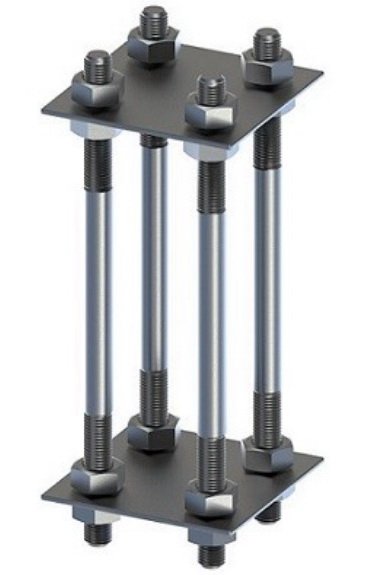

- Наскрізний монтаж: Більш міцний метод, при якому використовуються різьбові анкери з плашкою та різьбленням. Анкер вставляється в отвір так, щоб його другий кінець проходив наскрізь, після чого на іншій стороні закріплюється гайкою.
Конструкція закладної деталі

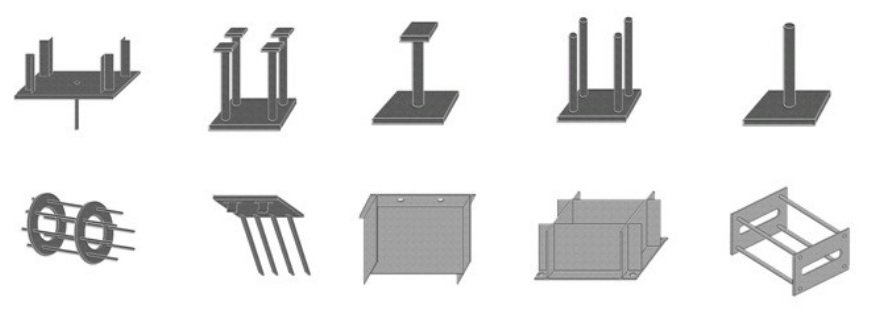

Конструкція закладної деталі може змінюватись в залежності від призначення та інших факторів. Елементи конструкції можуть бути:
- Перпендикулярними;
- Похилими;
- Паралельними;
- Змішаними.
Матеріали виготовлення заставних
Заставні деталі виготовляються із сталі різних марок, що залежить від умов експлуатації та навантажень. У приватному будівництві вимоги стали менш суворі, ніж у великих об'єктах. Основні вимоги ставляться до сталі анкерних елементів. Наприклад, при температурі нижче -30 градусів не рекомендується використовувати гладку гарячекатану арматуру, краще використовувати арматуру з періодичним профілем.
Розміри
Розмір і форма застави залежить від:
- Напруженість або ненапруженість використовуваної арматури;
- Габаритних розмірів монолітного виробу.
Вимоги до закладних деталей регламентовані у ГОСТ 10922-90. Зазвичай використовується арматура діаметром від 8 до 22 мм, а форма та марка сталі підбираються залежно від температурних умов.
Особливості анкерних з'єднань

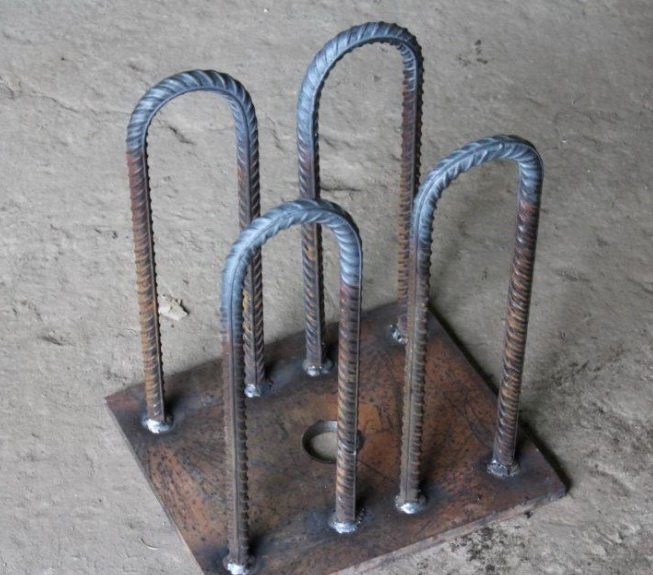

Заставні деталі складаються з плашки та анкерів, хоча найчастіше бачимо лише плашку. Методи кріплення залежать від:
- Навантаження на злам;
- Парусності конструкції;
- Тиск на деталь.
Зварювальне кріплення до каркасу до заливки бетону є найбільш міцним, але не завжди можливим. Якщо потрібно з'єднати плашку з готовим бетоном, враховуються всі види навантаження.
Нюанси встановлення закладних деталей
Під час встановлення закладних деталей необхідно враховувати фактори, такі як навантаження на виріб, розташування заставної щодо краю та можливість розтріскування бетону. Наприклад, для навісів та конструкцій з високою парусністю використовують похилий кріплення анкерів, що забезпечує кращу міцність.
Опорні закладні деталі

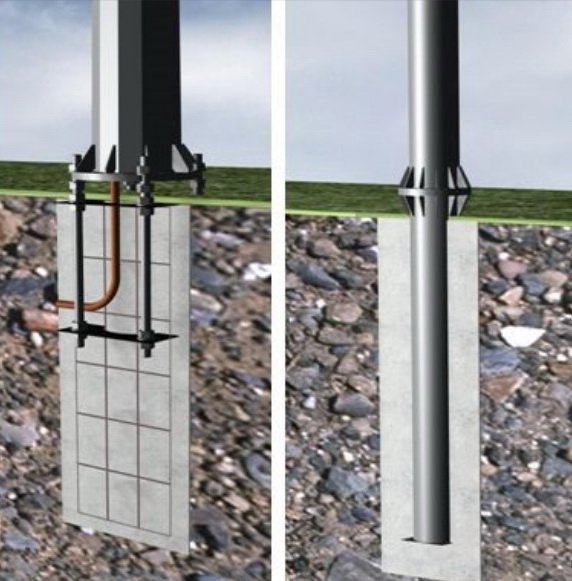

Опорні закладні деталі використовуються для встановлення стовпів та інших опор. Вони можуть мати фланцеві конструкції для зручності демонтажу та заміни. Для опор, які не підлягають видаленню, наприклад, навіси, слід враховувати тиск на заставну та парусність конструкції.
Висновок
Заставні деталі є важливим елементом будь-якої будівельної конструкції. Їх тип, форма та конструкція строго регламентовані для великих об'єктів, але в приватному будівництві важливо врахувати всі нюанси та забезпечити надійне кріплення. Краще зробити міцніше кріплення, ніж потім переробляти конструкцію. Виробництво виробів та конструкцій з металу
