Сфера застосування конструкцій
На сьогоднішній день побутові трубні конструкції на основі металевого профілю є провідним напрямом у виготовленні каркасів та навісів із полікарбонатним покриттям. Великий успіх цих конструкцій пояснюється тривалим терміном служби, який досягається завдяки додатковій невидимій алюмінієвій оболонці, що запобігає впливу кисню на метал.
Варто розуміти, що конструкція потребує належного догляду та контролю, інакше термін експлуатації може скоротитися в кілька разів. В іншому випадку каркас прослужить не менше 10 років.
Тому безпечніше купувати метал для такої конструкції у постачальника, який цінує свою репутацію. Изготовление навесов на заказ
Односкатний навіс для автомобіля
Застосування навісів із профільних труб охоплює такі сфери:
- Автостоянки та паркування: основна мета експлуатації — створення надійного захисту від погодних умов, а також зведення критих ділянок, які захищають автомобілі від негативного впливу ультрафіолетових променів у ясну погоду.
- Заміські ділянки, дачі та приватний житловий сектор: тут головна увага приділяється створенню конструкцій, що захищають урожай від зовнішніх впливів навколишнього середовища. Інша мета — облаштування окремих зон відпочинку з дахом, який забезпечує захист як від палючого сонця, так і від холодного дощу або снігу.
- Громадські місця: переважно ці конструкції потрібні для відпочинку або укриття від негоди. Зазвичай у таких місцях можна зібратися невеликою компанією та відпочити.

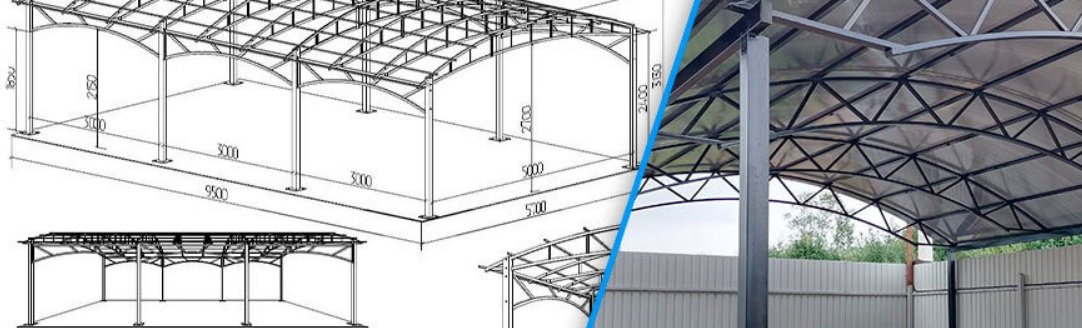

Попри те, що цілі використання навісів із профільних труб можуть бути різними, головна мета при їх спорудженні завжди залишається однаковою — складання креслень. Це головний і необхідний етап, без якого зведення захисних конструкцій такого типу неможливе. До того ж складання схем супроводжується додатковими труднощами, викликаними прикладними значеннями.
Технічні особливості каркасів
Щоб детально описати характеристики навісів із профільних труб, потрібно визначити поняття «навіс». Це невелика архітектурна форма, яка часто є частиною критого майданчика та має важливе архітектурне або декоративне значення. Головне призначення навісів — захист певної території від опадів та зовнішніх впливів навколишнього середовища.
Висока стійкість до біологічних, фізичних і хімічних впливів дозволяє металопрофілю не тільки значно відрізнятися від інших матеріалів за функціональністю, але й бути вигідним при використанні та масовому споживанні. Усі види каркасів, зведені з цього матеріалу, легко піддаються монтажу і розрізанню.
Склад навісів із профільних труб
Навіси з металопрофілю складаються з кількох частин:
- Фундамент: у більшості випадків можна обійтися невеликим обсягом, оскільки ці конструкції не є надто масивними. Однак, бажано перестрахуватися і не економити на безпеці, адже це може призвести до незворотного руйнування каркаса без можливості відновлення.
- Опори і підвіси: ці частини конструкції захищають від руйнування та поломок. Їх установка є обов’язковою у всіх випадках, оскільки без будь-якої з цих деталей неможливе функціонування навісу.
- Відкоси та ферми: їх єдина функція — з’єднання опор і підвісів між собою, що створює надійну систему протидії деформації.
- Покрівля: додатковий захисний шар, який наноситься безпосередньо на матеріал, з якого виготовлена конструкція.
Попри покращення функціоналу навісів, від ферм все ж можна відмовитися в деяких випадках. Якщо спорудження захисної конструкції відбувається над невеликою площею (дитячий майданчик, пісочниця, ґанок), то ця система додаткового захисту не буде гостро необхідною через відсутність довгих горизонтальних ділянок.
Інша ситуація виникає при зведенні навісу на місцях паркування або біля басейнів. Тут горизонтальні ділянки мають значно більшу довжину, через що від ферм відмовитися не можна. Навпаки, через вразливість до навіть найменших зовнішніх навантажень слід віддати перевагу двотрубним конструкціям, які з'єднують стійки і розкоси між собою. Цей тип ферм використовується для надання навісам жорсткості та міцності.
При створенні фундаменту найчастіше вибирають стовпчастий варіант, оскільки він є найменш трудомістким процесом і при цьому не знижує працездатність конструкції. Під час роботи ґрунт не піддається значним земляним роботам, завдяки чому його можна використовувати повторно, хоч і з невеликим шансом.
Покрівля
Універсальність навісів із профільних труб дозволяє легко модифікувати їх. Покрівля — це технічний параметр, який має найбільшу кількість можливостей для доповнення та покращення первісної конструкції.

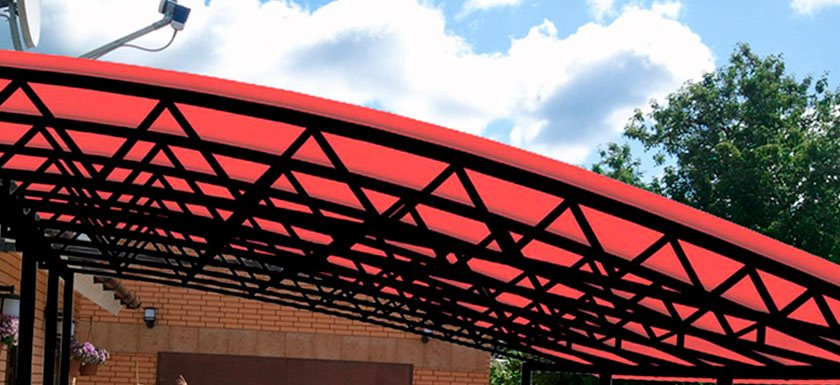

Навіс із полікарбонату
Різноманітність полягає у великому виборі матеріалів для покриття даху. Окрім стандартної полікарбонатної обробки, можна використовувати шифер або металевий профнастил. Залежно від вибору покрівлі, технічні та фізичні параметри конструкції змінюватимуться. Оскільки дах є основною частиною, складність і трудомісткість робіт будуть залежати саме від нього.
Ферми
Ці частини навісу належать до прикладних зв'язувальних ділянок конструкції. Їхня головна властивість і функція — підвищення міцності конструкції завдяки об'єднанню опор між собою. Основний параметр, який характеризує ферми, — це кут нахилу, який забезпечує можливість скидання опадів із поверхні даху. Середнє значення цього параметра становить 6 градусів, але рекомендується використовувати 8 градусів, щоб уникнути проблем із снігом або дощем.
Склад ферм легко модифікується: всередину конструкції можна встановлювати стійки, прогони та додаткові опори. Усі деталі та доповнення обов’язково потрібно включити в креслення.
Монтаж дозволяє не тільки горизонтально з’єднувати основні опори, виконані з профільного металу, за допомогою хрестоподібних зв'язків, але й здійснювати збірку з пустотілих елементів, що значно знижує вагу каркасу.
Стандарти вибору профільних труб для спорудження ферм
Щоб обрати необхідні варіанти для покращення міцності навісу, потрібно вивчити постанову, в якій описуються види конструкцій і ґрунтування.
Характеристики міцності профільованих труб
| Довжина прольоту, м | 1.2 | 2.3 | 3.5 | 4.5 | 5.8 |
| Фізичні параметри труби | Максимальне навантаження на конструкцію, кг | ||||
| 42х42х2 | 77.4 | 19.4 | 7.33 | 3.98 | 1.77 |
| 42х42х3 | 98.9 | 26.6 | 9.54 | 4.55 | 2.22 |
| 52х52х4 | 130.7 | 37.7 | 14 | 6.57 | 3.45 |
| 63х63х3 | 200.7 | 44.3 | 17.2 | 8.99 | 4.66 |
Типи каркасів
Навіс, прибудований до будинку Типи навісів із профільних труб класифікуються за типом будівельних систем. Існує два основних типи: опорна та кроквяна системи. Вибір залежить від розташування каркаса щодо інших ділянок та будівель. Всього існує три основні типи навісів:
Прибудовані: створюються шляхом приєднання до однієї або декількох стін існуючої будівлі з метою підвищення захисту, жорсткості та продовження терміну експлуатації. При зведенні необхідне створення додаткових опор і ферм, які забезпечують зв’язок із точкою опори. Використовуються при облаштуванні терас, веранд, автостоянок, кафе.
Консольні: унікальність цих конструкцій полягає у відсутності опор. Їхнім аналогом є додаткова фіксація навісу, що утворюється шляхом кріплення до стіни. Вони мають обмежене коло застосування, оскільки підходять лише для каркасів і козирків невеликого розміру.
Окремо стоячі: точкою опори для них є один навіс-парасолька або кілька невеликих стійок. Вони мають найширше застосування серед усіх типів: ігрові, дитячі, спортивні майданчики, громадські парковки, автобусні зупинки, павільйони.
Інший фактор, що визначає поділ каркасів за типами, — це кроквяні системи. За їхніми різновидами виділяють чотири типи навісів:
Односкатні: ідеально підходять для ручної роботи, оскільки не потребують великої кількості розрахунків і спеціального обладнання для виготовлення. Для зведення конструкцій можуть використовуватися будь-які матеріали та системи монтажу. Найбільше перевагу надають кроквяним системам, зібраним на основі скріплення ферм у вигляді прямокутного трикутника.
Двоскатні: потребують більше розрахунків порівняно з односкатними типами, проте при правильних обчисленнях вони легко піддаються монтажу. Для покращення міцності конструкції необхідно встановити коники та ферми. Остаточний каркас має форму правильного рівностороннього трикутника.
Шатрові: представляють собою складну систему з'єднання опор і ферм, що потребує ідеальних розрахунків і обчислень. В іншому випадку конструкція має всі шанси розвалитися, так і не вступивши в експлуатацію. Найважливіший процес при монтажі цього типу — покрівля. Вона виконується шляхом точної нарізки потрібного матеріалу з використанням відповідних елементів, ресурсів і технологій для зміцнення.
Арочні: надзвичайно затратні з погляду ресурсів і трудомісткості при виготовленні. Самостійне виготовлення можливе лише за наявності необхідних інструментів і навичок обробки профільних труб. Покрівля вимагає використання гнучких матеріалів для досягнення потрібної форми конструкції. В основному, монтаж здійснюється за допомогою спеціального обладнання, а самостійно виконати це дуже складно.
Особливості видів навісів за кроквяними системами
Кожен тип навісу має свої унікальні функції, пов’язані як з технічними параметрами, так і з фізичним будовою.
Односхилі навіси Головна особливість, що відрізняє їх від інших типів каркасів, — можливість використання різних матеріалів для зведення конструкції. Це можуть бути:
- Дерево
- Метал
- Сплави та комбіновані матеріали
Форма трикутника передбачає нерівність у висоті опор. Одна сторона значно вища за іншу, при цьому захисні властивості більше у меншої частини. При створенні окремо стоячих навісів верхні частини кроквяних ніг кріпляться до стіни, а нижні — до підвісу та опор.
Схема односхилих конструкцій
Двосхилі навіси Ці конструкції є найбільш збалансованим варіантом між ручною роботою і використанням промислового обладнання, що дозволяє отримати якісний результат завдяки складним розрахункам.
Головна особливість двосхилих навісів — можливість вибору системи монтажу. Вона представлена двома способами:
- Повний монтаж: виконується при відсутності забетонованої площі або великого обсягу фундаменту. Спочатку проходить попередній етап, під час якого земля очищається від сміття. Потім відбувається індивідуальне вирівнювання ділянки під навіс і бетонування стовпів.
- Скорочений монтаж: проводиться, якщо є забетонована площа. В цьому випадку проходить один етап, під час якого свердлиться 4 отвори в бетоні. Далі опори кріпляться до площини за допомогою анкерних болтів.
Оскільки верхні кінці кроквяних ніг опираються один на одного, необхідно використовувати технології вертикального і горизонтального вирівнювання для підвищення стійкості системи.
Схема двосхилих навісів
Шатрові навіси Це один з найбільш складних видів у плані реалізації. При його зведенні практично неможливо провести розрахунки вручну, доводиться використовувати штучний інтелект або промислові калькулятори.
Головна унікальна особливість шатрових каркасів — чудовий зовнішній вигляд і практичність, що забезпечує не тільки красу екстер'єру будинку, але і покращує обтічність і протидіє затримці осадків на даху.
Ідеальна форма, майже невразлива до впливу осадків, досягається шляхом з'єднання кроквяних ніг на вершині шатра.
Схема шатрових навісів
Арочні навіси Ці конструкції ідеально підходять для житлових будинків, дач і місць для зберігання особистого автомобіля. Ще однією перевагою конструкції є ідеальна обтічність завдяки округлій формі.
Головний момент при зведенні арочних конструкцій — вибір матеріалу, з якого буде виготовлено навіс. Важливо провести правильний розрахунок радіусу вигину, інакше конструкція ризикує зруйнуватися або втратити більшу частину своїх властивостей.
Особливість арочних каркасів полягає в покрівлі. Вона має форму хвилі, арки або напіварки. Кроквяні системи збираються на основі використання дугоподібних опор і ферм.
Схема арочних конструкцій
Кріплення навісів При спорудженні навісів із профільних труб використовуються такі методи кріплення деталей і частин конструкції:
- Зварне з’єднання: вимагає великих навичок виготовлення і дорогого обладнання для виконання процесу зварювання, але в кінцевому результаті можна отримати дуже міцну і практично незламну конструкцію.
- Болтове з’єднання: відрізняється малою трудомісткістю і меншими вимогами до навичок виконавця. В кінцевому результаті можна отримати досить міцну конструкцію, проте вона не буде відзначатися великою довговічністю. Для з'єднання потрібні: дриль з металевим свердлом, болти, саморізи. Останні необхідно підбирати відповідно до діаметра труби.
- Краб: представляє собою спосіб фіксації маломірних труб до 25 мм за допомогою хомутів. При монтажі конструкції можна використовувати як X-образні, так і T-образні види, здатні з'єднувати до 4 труб. З’єднання здійснюється шляхом стяжки хомутів за допомогою відповідних болтів.
Важливо: система з’єднання "Краб" підходить тільки для роботи під кутом 90 градусів.
